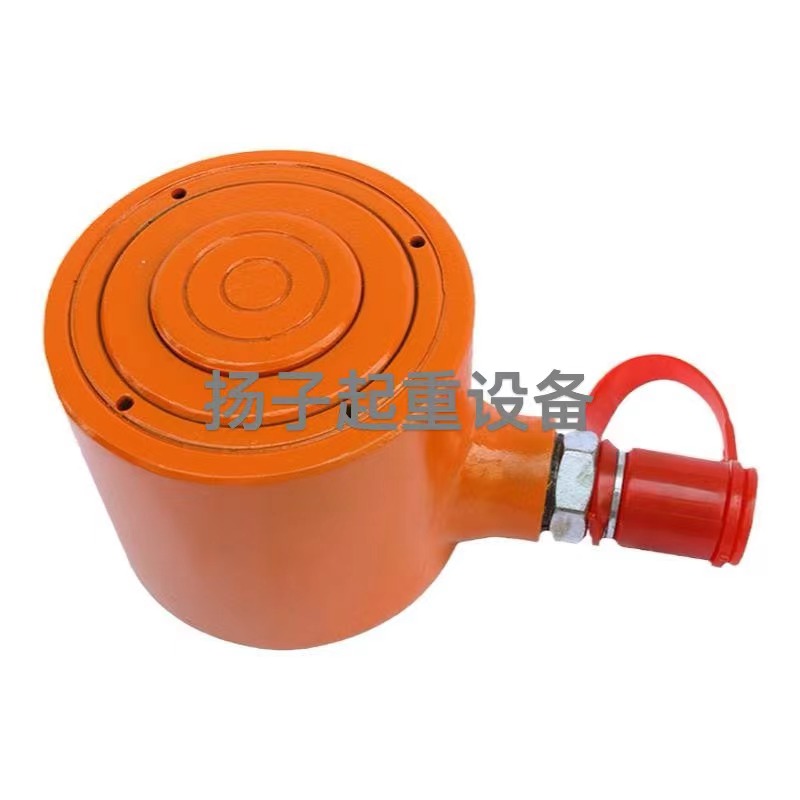

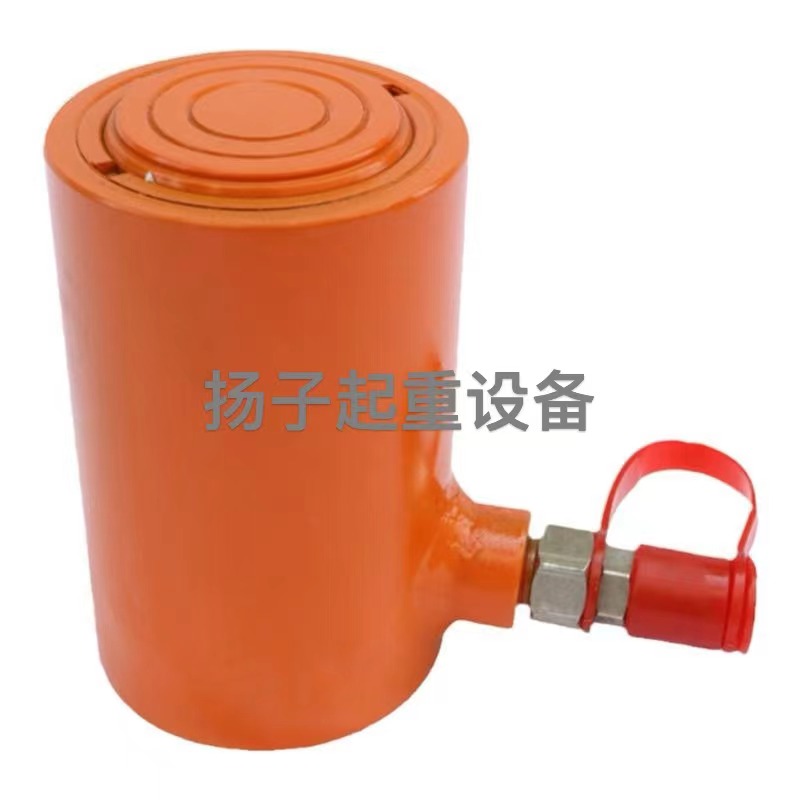

一、單動式千斤頂(單動液壓千斤頂)用途 本公司生產的RC系列單動式千斤頂(單作用千斤頂),設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤頂以利于安全操作。該裝置的連接采用的是高壓膠管和螺紋接頭連接,具有使用快捷,并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。 二、單動式千斤頂(單動液壓千斤頂)基本參數: 如要求薄型頂行程更小,請選用RSM超薄型千斤頂 如要求大噸位的頂,請選用DYG大噸位電動液壓千斤頂 如要求大噸位大行程的頂,請選用FYQ超高壓電動液壓千斤頂 可按客戶要求定制特殊規格的千斤頂 可選配液壓泵站為: CSB手動泵;ZB系列電動泵站 1、如需幾只薄型千斤頂同時起重時請選用 TRSM型同步千斤頂 2、如需長時間支撐重物請選用 CLL自鎖式千斤頂
型號 |
同步頂型號 |
噸位T |
行程mm
|
本體高度mm |
伸展高度mm |
液壓缸有效面積cm 2 |
液壓油溶量cm 3 |
外徑mm |
重量Kg |
RC-50 |
TRC-50 |
5 |
16 |
41 |
57 |
6.4 |
10 |
55 |
1 |
RC-51 |
TRC-51 |
25 |
90 |
115 |
6.4 |
16 |
55 |
1 |
RC-53 |
TRC-53 |
76 |
145 |
221 |
6.4 |
49 |
55 |
1.5 |
RC-55 |
TRC-55 |
127 |
196 |
323 |
6.4 |
81 |
55 |
1.9 |
RC-57 |
TRC-57 |
178 |
253 |
431 |
6.4 |
114 |
55 |
2.4 |
RC-59 |
TRC-59 |
232 |
304 |
536 |
6.4 |
148 |
55 |
2.8 |
RC-101 |
TRC-101 |
10 |
25 |
80 |
105 |
14.4 |
36 |
60 |
1.8 |
RC-102 |
TRC-102 |
54 |
111 |
165 |
14.4 |
78 |
60 |
2.3 |
RC-104 |
TRC-104 |
105 |
161 |
266 |
14.4 |
151 |
60 |
3.3 |
RC-106 |
TRC-106 |
156 |
238 |
394 |
14.4 |
225 |
60 |
4.4 |
RC-108 |
TRC-108 |
203 |
288 |
491 |
14.4 |
292 |
60 |
5.4 |
RC-1010 |
TRC-1010 |
257 |
339 |
596 |
14.4 |
370 |
60 |
6.4 |
RC-1012 |
TRC-1012 |
305 |
390 |
695 |
14.4 |
439 |
60 |
6.8 |
RC-1014 |
TRC-1014 |
356 |
441 |
797 |
14.4 |
513 |
60 |
8.2 |
RC-151 |
TRC-151 |
15 |
25 |
104 |
129 |
20.3 |
51 |
70 |
3.3 |
RC-152 |
TRC-152 |
51 |
129 |
180 |
20.3 |
104 |
70 |
4.1 |
RC-154 |
TRC-154 |
102 |
180 |
282 |
20.3 |
207 |
70 |
5 |
RC-156 |
TRC-156 |
152 |
252 |
404 |
20.3 |
309 |
70 |
6.8 |
RC-158 |
TRC-158 |
203 |
302 |
505 |
20.3 |
412 |
70 |
8.2 |
RC-1510 |
TRC-1510 |
254 |
353 |
607 |
20.3 |
516 |
70 |
9.5 |
RC-1512 |
TRC-1512 |
305 |
404 |
709 |
20.3 |
619 |
70 |
10.9 |
RC-1514 |
TRC-1514 |
356 |
455 |
811 |
20.3 |
723 |
70 |
11.8 |
RC-251 |
TRC-251 |
25 |
25 |
120 |
145 |
33.2 |
83 |
90 |
5.9 |
RC-252 |
TRC-252 |
51 |
145 |
196 |
33.2 |
169 |
90 |
6.4 |
RC-254 |
TRC-254 |
102 |
196 |
298 |
33.2 |
339 |
90 |
8.2 |
RC-256 |
TRC-256 |
159 |
253 |
412 |
33.2 |
528 |
90 |
10 |
RC-258 |
TRC-258 |
210 |
304 |
514 |
33.2 |
697 |
90 |
12.3 |
RC-2510 |
TRC-2510 |
260 |
355 |
615 |
33.2 |
863 |
90 |
14.1 |
RC-2512 |
TRC-2512 |
311 |
405 |
716 |
33.2 |
1033 |
90 |
16.3 |
RC-2514 |
TRC-2514 |
362 |
456 |
818 |
33.2 |
1202 |
90 |
17.1 |
RC-308 |
TRC-308 |
30 |
210 |
337 |
547 |
41.9 |
880 |
102 |
18.1 |
RC-502 |
TRC-502 |
50 |
51 |
136 |
187 |
71.3 |
364 |
127 |
15 |
RC-504 |
TRC-504 |
102 |
187 |
289 |
71.3 |
727 |
127 |
19.1 |
RC-506 |
TRC-506 |
159 |
243 |
402 |
71.3 |
1134 |
127 |
23.2 |
RC-5013 |
TRC-5013 |
337 |
421 |
758 |
71.3 |
2403 |
127 |
37.7 |
RC-756 |
TRC-756 |
75 |
156 |
246 |
402 |
102.6 |
1601 |
160 |
29.5 |
RC-7513 |
TRC-7513 |
334 |
452 |
786 |
102.6 |
3427 |
160 |
59 |
RC-1006 |
TRC-1006 |
100 |
168 |
267 |
435 |
133.2 |
2238 |
180 |
59 |
RC-10010 |
TRC-10010 |
260 |
359 |
619 |
133.2 |
3463 |
180 |
72.6 |

| 三、單動式千斤頂(單動液壓千斤頂)使用方法 1、如泵體的油量不足時,需先向泵中加入工作油(32#抗磨液壓油)才能工作。 2、估計起重量,切忌超載使用。 3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地面軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。 4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,禁止數臺千斤頂同時并用,以免負荷不均衡,產生傾倒之危險。 5、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。 6、電動泵請參照電動使用說明書。 |
四、單動式千斤頂(單動液壓千斤頂)使用方法 1、 使用前必須檢查各部是否正常。 2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。 3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的32#液壓油才能工作。 4、電動泵請參照電動泵使用說明書。 5、重物重心要選擇適中,合理選擇千斤頂的著力點,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。 6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂 7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂的負荷應均衡,注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。 8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。 9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。 10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。 11、使用過程中應避免千斤頂劇烈振動。 12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。 13、用戶要根據使用情況定期檢查和保養 五、單動式千斤頂(單動液壓千斤頂)注意事項 1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。 2 、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。 3、本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。 4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。 5 、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。 6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。 | |
 |
