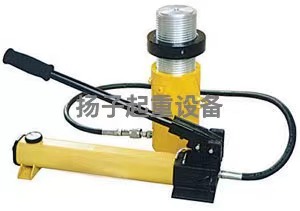

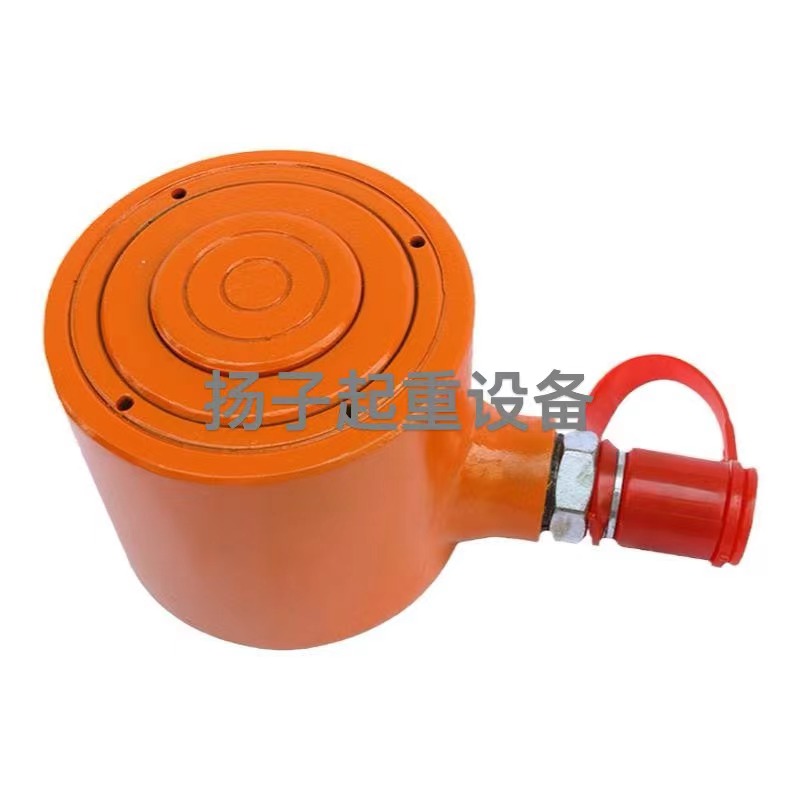

RCS系列薄型千斤頂 (分離式液壓千斤頂)
 |
一、用途 RCS系列薄型千斤頂是分離式液壓千斤頂,體積更小,并可產生更大的工作能力,特別在空間位置 狹窄的地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用于電力、化工、 鋼鐵、橋梁、機械等企業,并發揮其無窮動力。 |
二、薄型千斤頂的基本參數: 表中參數可能因為改良而變更,恕不另行通知。
型 號 |
同步頂 型號 |
噸位T |
行程 B-Amm |
本體高度Amm |
伸展高度Bmm |
缸面積cm2 |
油容量 cm3 |
外徑mm |
重量KG |
RCS-101 |
TRCS-101 |
10 |
38 |
88 |
126 |
14.4 |
55 |
70 |
4.1 |
RCS-201 |
TRCS-201 |
20 |
44 |
99 |
143 |
28.6 |
126 |
88 |
5 |
RCS-302 |
TRCS-302 |
30 |
62 |
118 |
179 |
41.9 |
260 |
102 |
6.8 |
RCS-502 |
TRCS-502 |
50 |
60 |
122 |
182 |
62.1 |
373 |
138 |
10.9 |
RCS-1002 |
TRCS-1002 |
100 |
57 |
141 |
198 |
126.9 |
723 |
188 |
22.7 | |
超薄型千斤頂的基本參數
型 號 |
同步頂 型號 |
噸位T |
行程 B-Amm |
本體高度Amm |
本體高度Amm |
缸面積cm2 |
油容量 cm3 |
伸展高 度Bmm |
外徑mm |
重量KG |
RSM-50 |
TRSM-50 |
5 |
6 |
33 |
33 |
6.4 |
4 |
39 |
64×52 |
1 |
RSM-100 |
TRSM-100 |
10 |
11 |
43 |
43 |
14.5 |
16 |
54 |
83×66 |
1.4 |
RSM-200 |
TRSM-200 |
20 |
11 |
52 |
52 |
28.6 |
31 |
63 |
100×84 |
3.1 |
RSM-300 |
TRSM-300 |
30 |
13 |
59 |
59 |
42 |
55 |
72 |
128×105 |
4.5 |
RSM-500 |
TRSM-500 |
50 |
16 |
67 |
67 |
62.1 |
99 |
83 |
145×128 |
6.8 |
RSM-750 |
TRSM-750 |
75 |
16 |
80 |
80 |
102.7 |
164 |
96 |
188×158 |
11.4 |
RSM-1000 |
TRSM-1000 |
100 |
16 |
86 |
86 |
126.8 |
203 |
102 |
208×182 |
14.5 |
RSM-1500 |
TRSM-1500 |
150 |
16 |
100 |
100 |
198.1 |
277 |
116 |
250×220 |
26.3 |
|
超超薄型千斤頂 的基本參數:
型號 |
同步頂 型號 |
噸位T |
行程mm |
本體高度Amm |
伸展高度Bmm |
油缸內徑mm |
外徑Dmm |
工作壓力Mpa |
CRSM-50 |
TCRSM-50 |
5 |
6 |
26 |
32 |
35 |
50 |
63 |
CRSM-100 |
TCRSM-100 |
10 |
11 |
35 |
46 |
45 |
70 |
63 |
CRSM-200 |
TCRSM-200 |
20 |
11 |
42 |
53 |
60 |
92 |
63 |
CRSM-300 |
TCRSM-300 |
30 |
13 |
49 |
62 |
75 |
102 |
63 |
CRSM-500 |
TCRSM-500 |
50 |
16 |
57 |
73 |
100 |
127 |
63 |
CRSM-750 |
TCRSM-750 |
75 |
16 |
66 |
82 |
115 |
146 |
63 |
CRSM-1000 |
TCRSM-1000 |
100 |
16 |
70 |
86 |
130 |
165 |
63 |
CRSM-1500 |
TCRSM-1500 |
150 |
16 |
84 |
100 |
160 |
205 |
63 | |
| 三、薄型千斤頂(分體液壓千斤頂)使用方法 1、 使用前必須檢查各部是否正常。 2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸 位超過規定時,油缸頂部會發生嚴重漏油。 3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N32#液壓油才能 工作。 4、電動泵請參照電動泵使用說明書。 5、重物重心要選擇適中,合理選擇千斤頂的著力點,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材 ,放置是否平穩,以免負重下陷或傾斜。 6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用CLL自鎖式千斤頂 。
|
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂的負荷應均衡,注意保持起 升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。 8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將 手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。 9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。 10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。 11、使用過程中應避免千斤頂劇烈振動。 12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。 13、用戶要根據使用情況定期檢查和保養 四、注意事項 薄型千斤頂是分離式液壓千斤頂,所以要注意液壓系統的使用。 1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼 續使用。 2、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機 件。 3、本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。 4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂 空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油 壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。 5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻 繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。 6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。 | |
|
 |
