一、 JRCH系列空心千斤頂:本頂不但具有普通千斤頂的一切功能，而且具有拉伸功能，并供鋼纜、電纜、軸類通過使用。
結構圖如下：
 |

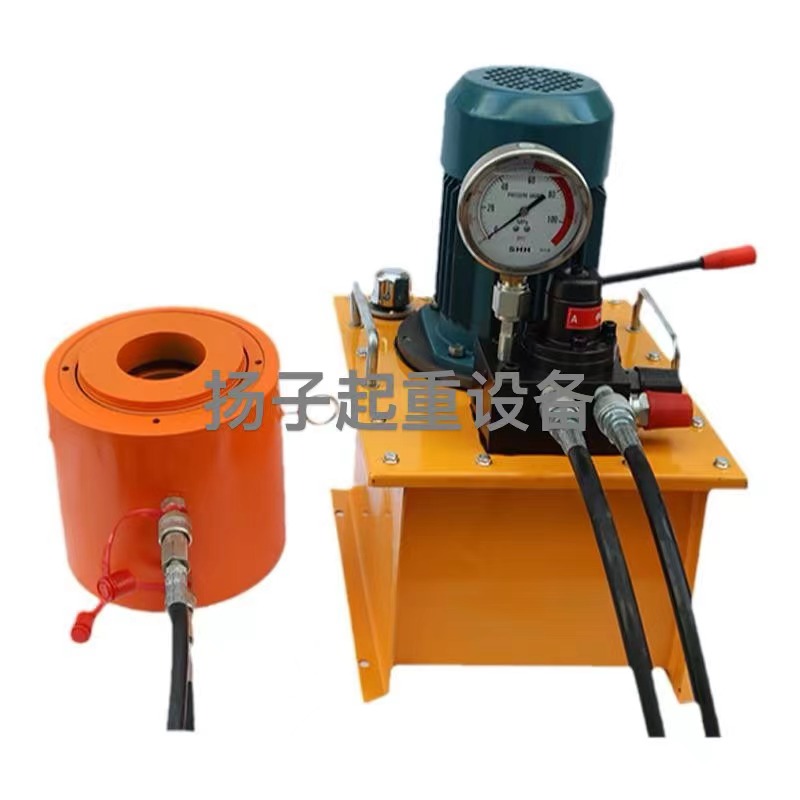

二、JRCH雙作用空心柱塞千斤頂（雙動式空心千斤頂）
如要求空心頂行程較短，請選用RCH 單作用空心千斤頂
可以根據客戶要求定做
|
型 號 |
承載能力T |
行程B-A
mm |
本體高度Amm |
伸展高度Bmm |
外徑mm |
中心孔徑mm |
重量Kg |
| JRCH-307 |
30 |
178 |
330 |
508 |
114 |
33.3 |
22 |
| JRCH-3010 |
257 |
432 |
689 |
114 |
33.3 |
27 |
| JRCH-603 |
60 |
89 |
248 |
337 |
159 |
53.8 |
28 |
| JRCH-606 |
165 |
324 |
489 |
159 |
53.8 |
35 |
| JRCH-6010 |
257 |
438 |
695 |
159 |
53.8 |
46 |
| JRCH-1001 |
100 |
38 |
165 |
203 |
213 |
79.2 |
39 |
| JRCH-1003 |
76 |
254 |
330 |
213 |
79.2 |
61 |
| JRCH-1006 |
152 |
342 |
495 |
213 |
79.2 |
79 |
| JRCH-10010 |
257 |
460 |
718 |
213 |
79.2 |
107 |
| JRCH-1508 |
150 |
203 |
349 |
552 |
248 |
79.5 |
111 |
三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂的著力點，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂的負荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂的使用壽命，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 |
 |
